電線・チューブ供給装置

ボビン巻きケーブル繰出機「MDFW300」

現在新機種の検討中 巻取はMM450Nでの実績を踏まえ操出をTCF1000X風の滑車が上下するダンサー式として開発中です AV線などの束巻の巻き数が1000mを越えるような
電線をその束のままで加工するには機械の速度やもつれなどが気になる事より機械の速度を思うように上げられないと言う方は是非お待ちいただきご検討ください

適応電線
AWG#18~#32
適用ボビン
P-30
ターンテーブル

φ400mm
オプション 600,800mm
繰り出し本体
W400×D500×H900(mm)
+アーム
W450×H900(mm)
モーターBOX部
W200×D250×H130(mm)
電源
AC100V

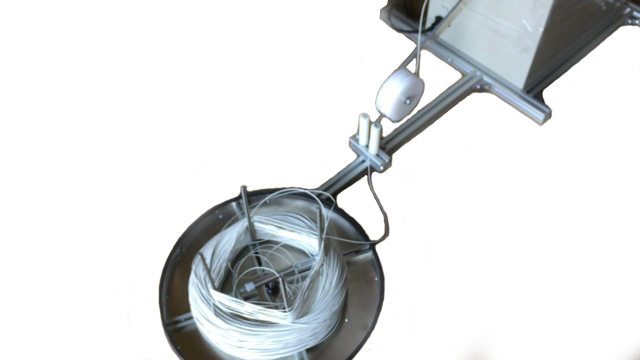

ボビン巻きケーブル繰出機「MDFW300」 ギャラリー

コメント

束状の電線をP30ボビンに自動整列させながら巻き取ってボビン巻電線繰出し機として使用します。特に高速で稼働するキャスティングや全自動端子圧着機などの細い線加工に威力を発揮します。束状電線をボビンに巻き取る事で、束巻き状電線特有のねじれクセが取れます。
また、電線も表面摩擦の強い物などには特に威力を発揮し、もつれや束崩れ等がないので生産率も格段にUPし管理上も簡単になります
(既存プレフィーダー使用希望の場合は姉妹機のMM450Nを推奨します)

※注 束からの巻き取りは新品束を対象に設計されています 途中束のご使用は難しいです
