ハーネス用検査機器

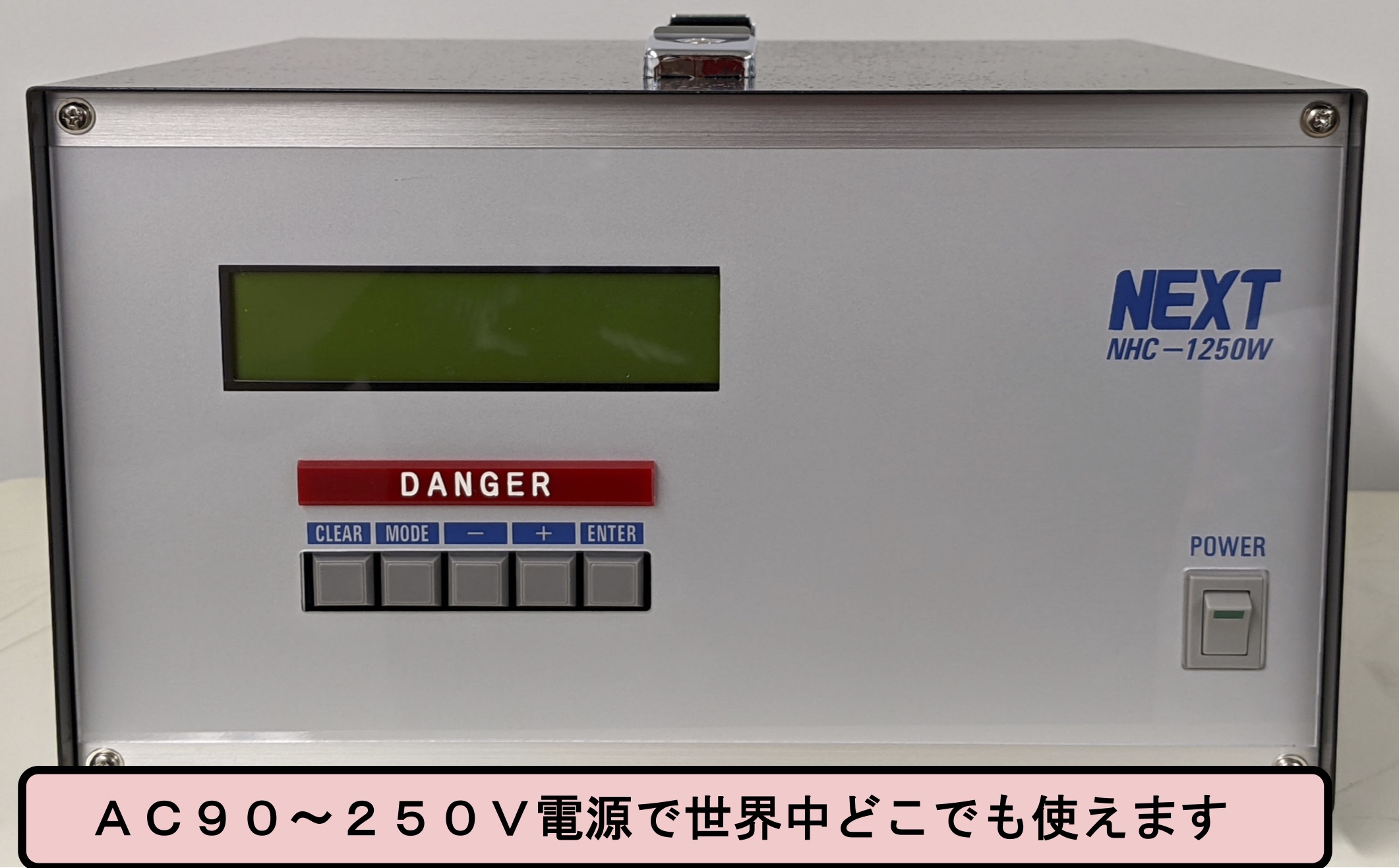

ネクスト　ケーブルマルチテスター「NHC-1250W」

●導通検査（断線、短絡、誤配線）
●瞬間断線検査（ルーズコンタクト）
●耐電圧検査
●絶縁抵抗検査　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　●片端検査

検査ポイント 24p(A12-B12)
A側(1～12)対B側(13～24)
(A対A可)
導通検査 判定：100Ω以下導通
　　　500Ω以上断線
電圧/電流： DC5V/19mA
瞬断検査 検査方式：回路リアルタイム方式
検出パルス：1.1μ秒(固定)
耐電圧検査 検査電圧：AC50～800V　50～400V (10V単位)　 400～800 (20V単位)
遮断電流：0.5～5mA (0.5mA単位)
検査時間：0.1～99秒(0.1秒単位)/1ステップ
印加方式：自動印加(AUTO)、交互印加(ALT)、スキャン(SCAN)
耐圧計確度 印加電圧：設定値の±5％(無負荷時)
遮断電流：設定値の±5％
絶縁抵抗検査 検査電圧：DC50～250V (50V単位)
　　　　　DC300～500V (100V単位)
絶縁抵抗：50V時 2M～100MΩ
　　　　　100～150V時 5M～500MΩ
　　　　　200～500V時 20M～1000MΩ
検査時間：0.1秒～10秒(0.1秒単位)/1ステップ
印加方式：自動印加(AUTO)、交互印加(ALT)、スキャン(SCAN)
絶縁抵抗計確度 印加方式：-0％、+15％
絶縁抵抗：2M～1000MΩ
抵抗：±5％
その他機能 ポイントサーチ、片端検査、メンテナンス
外部I/O 入力：スタート、リセット、非常停止
出力：検査合格、検査不合格
消費電力 最大300W
使用環境 温度:10～40℃
湿度:60%以下
電源 AC90～250V 50/60Hz
外形寸法
重量		 260mm(W)×305mm(D)×160mm(H)
10.6kg
付属品 検査用接続ケーブル
サーチプローブ
フットスイッチ
チェックケーブル
アース線
電源ケーブル
コメント

NHC-1250Wは24ポイント(12回路)のミニマム設計の機種ですがハーネスマルチテスターに必要な殆どを搭載しています。

多品種の少回路製品を検査するのに最適な製品です。
