ハーネス用検査機器
ワイヤーハーネス・ケーブルハーネス加工における 製品の保障をする為には
しっかりした裏付けが必要です その為の検査装置をご紹介致します

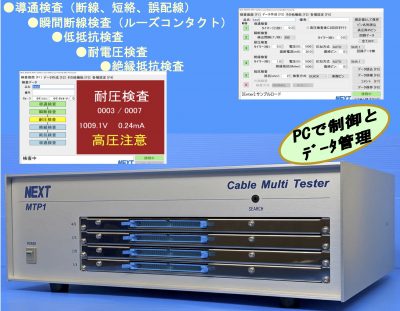

ネクスト 導通耐圧瞬断絶縁低抗ハーネスチェッカー「MTP1」
ケーブルマルチテスターの最高峰
PCで制御とデータ管理が出来る
主な特徴
- 印加電圧、遮断電流、絶縁抵抗値などの検査条件は、品名の呼び出し時に自動設定されます。
- DC-ACインバータによる高電圧発生の為、商用電源の変動に左右されず安定した検査が出来ます。
- 記憶した回路データに基づいてグループ毎に高電圧を印加する為、検査時間が短くて済みます。
- 導通・瞬断・低抵抗・耐電圧・絶縁抵抗検査機能が一体となったオールインワンでありながら省スペースタイプです。
- 片側コネクタ、相手側オープンのリード端子をサ-チプローブで接触をとる、誤配線チェック（片端検査）機能があります。
- 機種のポイント数は４タイプ。さらに６４ｐから１２８ｐへ、１９２ｐへ、２５６ｐへと基板増設で拡張が可能です。
| ポイント容量 | 64P 、128P、192P、256P（～512P、～1024P） 全ポイント入出力対応 |
| 導通検査 | 判定：導通/1KΩ以下 断線/3KΩ以上 電圧/電流：DC5V/2.2mA ネット：最大100ポイント 検査方式：双方向チェック(ダイオード可) |
| 瞬間断線検査 | 検出パルス 200n/400n/800n/1μ/2μ/3μ 秒 |
| 低抵抗検査 | 開放電圧：DC5V 抵抗値 ：1～50Ω(1Ω単位) 50～100Ω(2Ω単位) 検査時間：125Sec(ミリ秒)/1ポイント 内部抵抗：2Ω以下 |
| 耐電圧検査 | 検査電圧：AC50～1000V 遮断電流：0.5～5mA (50V～) 0.5～10mA (200V～) 0.5～20mA (500V～) 検査時間：0.1～99.9秒(0.1秒単位)/1ｽﾃｯﾌﾟ 印加方式：自動印加 フラットケーブル用(線間+ピン間) (何れも不良発生時にはスキャニング検索) ユーザーパターン(要PCマネージソフト) |
| 耐電圧計確度 | 印加電圧：設定値の±5％(無不可時) 遮断電流：設定値の±5％ 出力波形：正弦派50Hz±5％ |
| 絶縁抵抗検査 | 検査電圧：DC50～1000V 絶縁抵抗：50V時 2M～100MΩ 100～150V時 5M～500MΩ 200～1000V時 20M～1000MΩ 検査時間：0.3～10秒(0.1秒単位)/1ステップ 印加方式：自動印加 フラットケーブル用(線間+ピン間) (何れも不良発生時にはスキャニング検索) ユーザーパターン |
| 絶縁計確度 | 印加電圧：設定値の±5％(無不可時) 絶縁抵抗：設定値の±5％ |
| その他の機能 | ポイントサーチ 片端検査 日常点検 自己判断 |
| 外部Ｉ／Ｏ | 入力：スタート、リセット、緊急停止、オプション3点 出力：検査合格、検査不合格、オプション2点 |
| プリンター印字 | 日付､時刻､検査結果､検査数､良品数､不良品数 検査用データ登録内容､データ一覧､検査員一覧 |
| シリアルポート | RS232C準拠(57600bps) |
| 消費電力 | 最大300W |
| 電源 | AC90～250V 50/60Hz |
| 外形寸法 | 430mm(W)×330mm(D)×165mm(H) |
| 重量 | 64P：10.0kg 128P：10.6kg 192P：11.1kg 256P：11.7kg |
| 付属品 | 検査用接続ケーブル サーチプローブ フットスイッチ 日常点検用コネクタ アース線 電源ケーブル |
| 対応パソコン | シリアルポート×1(USBシリアルポート変換器でも可) OS Windows7，10 |
ネクスト 導通ハーネステスター「NHC-6411W」
●導通検査 ●抵抗検査
| 検査ポイント | 64P・128P・192P・256P～1024P |
| 断線検査 | 設定値(分解能)：10〜400kΩ (10Ω) 50～1KΩ (50Ω) 精度：±10Ω±5kΩ ±100Ω±5％ 電流：10mA 4mA 検出：ダイオード |
| 短絡検査 | 設定値(分解能)：1K～10KΩ (1KΩ) 10K～100KΩ (10KΩ) 100K～500KΩ (100KΩ) 精度：±1K±10％(5V) ±10K±10％(5V,10V) ±100K±10％(10V) |
| 抵抗検査 | 分解能：1～200Ω (1Ω) 10～1KΩ (10Ω) 100～10KΩ (100Ω) 1K～100KΩ (1KΩ) 精度：±1Ω±5％ ±10Ω±5％ ±100Ω±5％ ±1KΩ±10％ 電流：10mA 4mA 0.4mA 0.04mA |
| その他機能 | ポイントサーチ、自己診断 |
| 検査電圧 | 5/10V（解放電圧） |
| 外部I/O | 入力：スタート、リセット 出力：検査合格、検査不合格 |
| ダイオード検査 | 順方向＜３V |
| シリアルポート | RS-232C準拠(57600bps)(通信速度変更可能) |
| 消費電力 | 最大300W |
| 使用環境 | 温度：10～40℃ 湿度：80％以下 |
| 電源 | AC90～250V 50/60Hz |
| 外形寸法 重量 |
W370mm×D230mm×H150mm 2.1kg〜2.3kg |
| 付属品 | 検査用接続ケーブル サーチプローブ フットスイッチ チェックケーブル 電源ケーブル RS232Cケーブル |
| 対応パソコン | シリアルポート×1(USBシリアポート変換器でも可) 対応OS:Windows7,8,10,11 |
ネクスト ケーブルマルチテスター「NHC-1250W」
●導通検査（断線、短絡、誤配線）
●瞬間断線検査（ルーズコンタクト）
●耐電圧検査
●絶縁抵抗検査 ●片端検査
| 検査ポイント | 24p(A12-B12) A側(1～12)対B側(13～24) (A対A可) |
| 導通検査 | 判定：100Ω以下導通 500Ω以上断線 電圧/電流： DC5V/19mA |
| 瞬断検査 | 検査方式：回路リアルタイム方式 検出パルス：1.1μ秒(固定) |
| 耐電圧検査 | 検査電圧：AC50～800V 50～400V (10V単位) 400～800 (20V単位) 遮断電流：0.5～5mA (0.5mA単位) 検査時間：0.1～99秒(0.1秒単位)/1ステップ 印加方式：自動印加(AUTO)、交互印加(ALT)、スキャン(SCAN) |
| 耐圧計確度 | 印加電圧：設定値の±5％(無負荷時) 遮断電流：設定値の±5％ |
| 絶縁抵抗検査 | 検査電圧：DC50～250V (50V単位) DC300～500V (100V単位) 絶縁抵抗：50V時 2M～100MΩ 100～150V時 5M～500MΩ 200～500V時 20M～1000MΩ 検査時間：0.1秒～10秒(0.1秒単位)/1ステップ 印加方式：自動印加(AUTO)、交互印加(ALT)、スキャン(SCAN) |
| 絶縁抵抗計確度 | 印加方式：-0％、+15％ 絶縁抵抗：2M～1000MΩ 抵抗：±5％ |
| その他機能 | ポイントサーチ、片端検査、メンテナンス |
| 外部I/O | 入力：スタート、リセット、非常停止 出力：検査合格、検査不合格 |
| 消費電力 | 最大300W |
| 使用環境 | 温度:10～40℃ 湿度:60%以下 |
| 電源 | AC90～250V 50/60Hz |
| 外形寸法 重量 |
260mm(W)×305mm(D)×160mm(H) 10.6kg |
| 付属品 | 検査用接続ケーブル サーチプローブ フットスイッチ チェックケーブル アース線 電源ケーブル |
東京インターホン ハーネスチェッカー「WPシリーズ」
| 最大検査回路数 WP-10A WP-20B WP-30B WP-40B WP-50B |
10回路 20回路 30回路 40回路 50回路 |
| 検査時間 | 約400μscc／回路（50回路で約0.02秒） |
| 感度 | 断線＞2KΩ短路＜1.5Ω（抵抗値は概算） |
| 線間静電容量 |
0.03μF以下（ご希望に応じて大きくできます） |
| 検査電圧 |
DC5V |
| 消費電力 WP-10A WP-20B WP-30B WP-40B WP-50B |
6AV 7AV 8AV 9AV 10AV |
| 寸法 （W×D×Hmm） WP-10A WP-20B WP-30B WP-40B WP-50B |
220×135×110 220×210×174 220×210×174 220×210×174 220×210×174 |
| 重量 WP-10A WP-20B WP-30B WP-40B WP-50B |
1.6kg 3kg 3.2kg 3.4kg 3.6kg |
| AC入力電圧 |
AC85V～132 or AC170V～264V 50/60Hz |
後藤製作所 端子引張試験機「DG-2」
| クランピングデバイスストローク | 60mm |
| クランプストローク |
9mm |
| チャッキングデバイスストローク |
10mm |
| 測定範囲 |
0～50kg |
| 測定単位 |
5～50kg（5kg単位） |
| 本体寸法 |
W185×L600×H200（mm） |
| 重量 |
約20kg |
シントク工業 CCDカラーハーネスチェッカー「CC109」生産終了
生産終了になりました
| カメラ | KEYENCE製IVシリーズ 設置距離50~500mm 1/3インチ カラーCMOS オートフォーカス・オートホワイトバランス 照明内蔵LED白色 |
| 判定ツール | 輪郭判別、色面積、位置補正 判別ツール:計16ツール、位置補正ツール:1ツール 内蔵可能 32プログラム（PCにバックアップでHDD容量） ラフな入れ方でも追従します |
| 画像履歴 | カメラ本体内70枚 PCソフト BackUp機能でHDD容量まで |
| 検査スタンド | マイクロスイッチトリガー方式 |
| 電源 | AC100V |
| 特記事項 | WindowsOS搭載パソコン必須 OSはWindows７以降 |
