電線被覆剥離機
株式会社ダイショウは、製品造りのニーズに合わせたあらゆる電線・ケーブル・ワイヤーハーネス加工機を取り扱っています。こちらのページでは、ケーブルの被覆を剥ぎ取る「電線被覆剥離機」をメーカー別にご紹介します。
大川三基 電線外皮剥離機「ロータリーストリッパーKIND2-82/83/84/85QR」
| 電源 |
82/83/84QR：AC100V 10A 85QR：AC100V 15A |
| 寸法 |
82/83/84QR：W325×D680×H490（mm） 85QR：W400×D809×H637（mm） |
| 重量 |
82/83/84QR：約50kg 85QR：約85kg |
| ストローク長 |
82/83/84QR：0～54mm 85QR：0～200mm |
| 剥き寸法 | 82QR：3～200mm 83QR：3～400mm 400以上は寸法アテ無し 84QR：3～200mm(自動寸法アテ) 3～400mm(手動寸法アテ) 400以上は寸法アテ無し 85QR：5～500mm(自動寸法アテ) 500以上は寸法アテ無し |
| 適用外径 | 82QR：φ2～φ25 83QR：φ2～φ25 84QR：φ2～φ35(剥き寸法50以下) φ2～φ25(剥き寸法50以上) 85QR：φ2～φ40 |
| 適応電線 |
VCT、VCTF、IV、WL、MLFC、通信ケーブル等の丸形コード 電線サイズは適用電線外径以内に限る |
| 作動方法 |
プッシュスイッチ及びフットスイッチ |
| 刃型 | 専用平刃4枚構造 |
| 運転モード | 「通常モード」「２分割モード」「多段剥きモード」 無回転皮剥き・半回転皮剥き・１回転半皮剥き・２回転半皮剥き・切込回転皮剥き |
| メモリ機能 |
各運転モード合計300件登録 ワンタッチボタン16件割付 |
大川三基 ワイヤースキンマシン「クラブカッター」KIND2-R7E
ワイヤースキンマシン（シース剥き機）
X刃の上下で皮を剥くので高速です 1本あたりにかかる時間は2秒ほど
決まった太さの電線をある程度まとめて加工したい向きに
多品種を加工したいけど出来れば安価にと言った向きに
この機械は大変役に立つでしょう
| 電源 |
AC100V |
| 適用電線 | 外径φ2～φ20 VCT、IV、多芯シールドなど丸形ケーブル |
| 最大剥離負荷能力 | IV38sq：WL・MLFC系 60sq |
| 逃がし量 | 0～4mm（メカ式調整） |
| 剥き刃・電線押え調整 |
マイクロメーターヘッドによる |
| 1サイクル時間 | 2.4秒(50Hz) |
| ストローク長さ | 60mm |
| 剥き寸法 | 250mmまでのスケール付（250mm以上の挿入可能） |
| 重量 | 約40kg |
| 機械寸法 |
W360×D420×H375（mm） |
| 刃型 | Ｘ(クロス)刃付属 VS刃、専用刃取付可能 |
| グリップ・刃までの距離 |
15mm |
| 電線入り口から刃まで |
70mm |

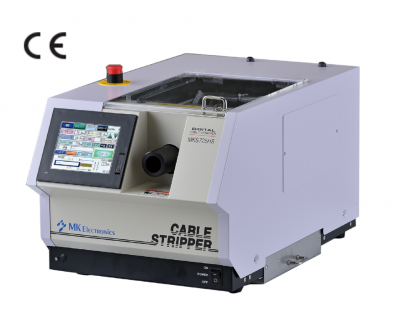

MKエレクトロニクス デジタルケーブルストリッパー「MKS725HS」
| ストリップ長 |
7～150mm（100mm以上はセミストリップ） ロングガイド使用時 150-500mm |
| 対象ケーブル径 |
φ4～24mm |
| 芯線径 | φ4～24mm |
| セミストリップ |
5～（5mm単位） |
| 加工時間 |
3.6秒（WL1/80sq/ストリップ長30mm/ストローク長50mmの場合） |
| メモリーデータ |
300件 |
| 電源 |
AC100V 50/60Hz 5A |
| 外形寸法 |
370W×630D×334H（mm） |
| 重量 |
約45kg |
シュロニガー 卓上型電動ストリッパー「B300」
| ケーブル径 |
0.03~8㎟(32~8 AWG) |
| 最大外径 |
７mm |
| 適用電線 | 単線、電源コード、多芯ケーブル、センサーケーブル、光ファイバーケーブルのシース |
| ストリップ長 |
最大 50mm |
| 動作時間 |
0.35秒（0.75㎟ケーブル、ストリップ長10mm、ドローオフ長5mm） |
| 作動 | 高感度ケーブルセンサーまたはオプションのフットペダル |
| 刃の種類 | V型カッター |
| ディズプレイ | 高解像度5インチカラータッチスクリーン |
| 電源 |
100~240 VAC, 50/60 Hz |
| サイズ |
418 x 132 x 317 mm |
| 重量 |
11kg |
シュロニガー 「ロータリーストリッパーB340」
| ケーブル径 |
0.013~16㎟(36 – 5 AWG) |
| 最大外径 |
9 mm |
| 適用電線 | 単線、多芯ケーブル、センサーケーブル |
| ストリップ長 |
最大80mm |
| 引き剥がし長さ |
最大40mm |
| 作動方法 | 高感度リリース機構又はオプションのフットペダル |
| 刃の種類 | 回転式Ｘブレード |
| 電源 |
100~240 VAC, 50/60 Hz |
| サイズ |
521 x 132 x 317 mm |
| 重量 |
12kg |
| ディスプレイ | 高解像度5インチカラータッチスクリーン |
ケー ブルス ト リ ッ プ装置 『UniStrip 2600』
| ケーブルサイズ | AWG 32 ～ 6 / 0.03㎟ ～ 16㎟ |
| 最大ケーブル径 | 9 mm |
| 最大フラットケーブル幅 | 11mm |
| 最大ストリップ長 | 80 mm |
| 最大引張り長 | 40 mm |
| ストリップブレード | Vブレ ード、ラディアスブレ ード、ダイブレ ード、 カスタムブレ ード |
| 電源 | 100/115 VAC：ヒューズ 2.0 A/T 230/240 VAC：ヒューズ 1.0 A/T 50-60 Hz, 100 VA |
| サイズ (L x W x H) | 500 x 140 x 235 mm |
| 重量 | 12 kg |
同軸ケーブルストリップ装置『B440』
| ストリッピング用ワイヤー直径 | 0.05～40㎟(30～1AWG) |
| 加工可能ケーブル直径 | 最大12mm |
| 適用電線 | 同軸ケーブル、単線、多芯ケーブル、センサーケーブル |
| ストリップ長 | 最大50mm |
| 引き剥がし長さ | 最大50mm |
| 作動 | 高感度リリース機構またはオプションのフットペダル |
| 刃の種類 | 3枚の回転式型ブレード |
| ディスプレイ | 高解像度7インチカラータッチスクリーン |
| 電源 | 100～240 VAC, 50/60 Hz |
| 寸法（長さ x 幅 x 高さ） | 671 x 192 x 394 mm |
| 重量 | 22 kg |
同軸ケーブルストリップ装置 『B540』
| ストリッピング用ワイヤー直径 | 0.75～85㎟ (18～0 AWG) |
| 原材料直径 | 最大17mm |
| 適用電線 |
同軸ケーブル、単線、多芯ケーブル、センサーケーブル |
| ストリップ長 | 最大100mm |
| 引き剥がし長さ | 最大103mm |
| 作 動 | 高感度リリース機構またはオプションのフットペダル |
| 刃の種類 | 4 枚回転ブレード |
| ディスプレイ | 高解像度 7インチカラータッチスクリーン |
| 電源 | 100～240 VAC, 50/60 Hz |
| 寸法（長さ x 幅 x 高さ） | 872 x 192 x 357 mm |
| 重量 | 25.7 kg |
大川三基 ワイヤースキンマシン「KIND2-R6Z」
| 電源 | 単相100V 10A |
| 寸法 | 幅310×高533×奥530mm |
| 重量 | 約85kg |
| 動作 |
フットスイッチ（オプションで手押しスイッチ可能） |
| 刃型 | 線種による専用刃をアタチメント方式で交換 |
| 適用線種 | ・一般ビニール線（VCT、VCTF等） 標準仕様：外径15mmまで パワーアップ仕様：外径20mmまで ・IV、CV、KIP等 標準仕様：40sqまで パワーアップ仕様：80sqまで ・平行線（VVF等） 標準仕様：分線長さ60mmまで プレス型━スライド仕様：分線長さ120mmまで ・フラットケーブル、リボン線等 標準仕様：幅30mmまで 幅広電線押さえ仕様：幅80mmまで ・長楕円コード（VKF、VCTFK等） 標準仕様：50mmまで プレス横型スライド仕様：120mmまで ※二段剥きのシース剥き位置からコア剥き位置までの距離 ・多芯コア剥き（同時剥き、段違い剥き）等 丸形コードなどのシース剥きを行った後、 複数のコアを同時に剥離 ・その他、テフロン、ポリ、フッ素系の電線の剥離 オプションにより適用範囲が変化 |
造研 卓上型電動ストリッパー「ZKS-12」
| ストリップ長 |
1.0～20mm |
| セミストリップ |
0.5～15mm |
| 適応電線 |
AWG14～30 2sq～0.05sq |
| 最小切込設定単位 | 0.02mm / 1クリック |
| 加工時間 | 0.5～1.2秒（50Hz時） |
| 刃物材質 | SKH（ハイス鋼） 表面チタンコーティング処理 |
| 刃物構成 | V刃2枚 |
| 電源 |
AC100V 50/60Hz 1A外形 |
| 寸法 |
W146×D304×H168（mm） |
| 質量 |
6kg |

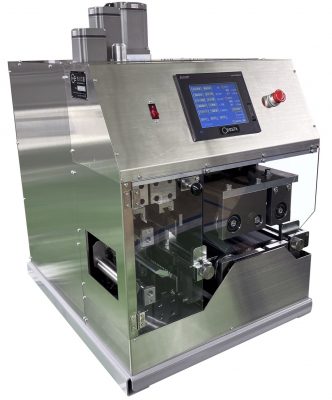

大川三基 フィードストリッパー「KIND2-21W」
通常運転での動作は送りベルトの正逆転で端末剥きを 行います。
電線を挿入しフットスイッチ又はパネルスイッチを
押すと電線を引込端面センサーで端末の位置決めを行い 剥き寸法分引き込みます。
| 電源 | 単相200V 7A、900W |
| 機械寸法 | 幅495×高500×奥610mm |
| 重量 | 約120kg |
| 適用電線最大外形 | Φ30mm、幅100mm |
| 剥離寸法 | 最大約90mm（0.1mm単位） |
| 剥離方法 | 一括剥き•カス残し剥き•分割剥き |
| 刃型 | 調整刃、専用刃、切断刃、縦傷入刃、分線刃等 （ワンタッチアタッチメント式） |
| 送り速度 | 0.1～1.0m/秒 |
| 加減速時間 | 0.4～9.9秒 |
| 操作方法 | タッチパネルによる日本語対話方式 |
| 動作方式 | フットスイッチ動作•タッチパネルタッチ動作 |
| 運転モード | 通常運転、端末傷入運転、自動切断運転、自動片端運転、 2段剥運転、中間傷入運転 |
| メモリ機能 | 各運転モード100件 |

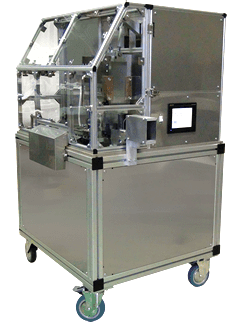

大川三基 パワーストリッパー「KIND2-9K」
| 電源 |
3相200V |
| 寸法 |
W775×D676×H1291（mm） 刃型高さ800mm |
| 重量 |
約300kg |
| 適用電線 | 最大外径φ40mm 最大幅70mm |
| ストローク |
0～195mm(タッチパネルによる設定) |
| 最大剥き寸法 | 突き当て寸法 |
| 刃型 |
アタチメント脱着式の専用刃 |
| １サイクル時間 | ストローク195mm→約9秒 ストローク100mm→約7秒 |
| 設定方法 | タッチパネルによる数値入力 |
| 動作方法 | フットスイッチ |
| 非常停止 | フットスイッチによる併用 |
| インターロック | カバーインターロック ※オプション：突当板センサ ＊剥き出し寸法は突き当て方式 |
大川三基 ミッドストリッパー「KIND2-10B」
| 電源 |
単相100V 7A |
| 外形寸法 | W200×D460×H310（mm） |
| 重量 |
約30kg |
| 操作方式 |
左右両手押しレバースイッチ |
| 適用電線 |
IV・CV14～250sq(専用刃型) |
| 中間剥き寸法 |
最大100mm(標準時) |
| 動力 |
油圧最大荷重2.5t（1サイクル3～6秒/電線サイズによる） |
| ポンプ |
SMP-3SW(理研精機製) ※油圧ポンプ・傷入れユニットセパレート設計 |
日通電子 ストリップ装置「ストマックシリーズ」
| フルストリップ長さ(mm) ST-70V2 ST-120V3 ST-200V5 ST-300V5 ST-100V3 TURBO-Ⅱ |
3～70 3～120 3～200 3～300 3～100 |
| ストリップ長さ(mm) ST-70V2 ST-120V3 ST-200V5 ST-300V5 ST-100V3 TURBO-Ⅱ |
3～200 3～300 3～500 3～500 3～300 |
| ケーブルサイズ ST-70V2 ST-120V3 ST-200V5 ST-300V5 ST-100V3 TURBO-Ⅱ |
φ2～φ19 φ2～φ19 φ2～φ19 φ2～φ19 φ2～φ33 |
| 空気圧力 | 0.49～0.69MPa(5～7kgf/cm2) |
| 電源 |
AC100V～240V |
| 外形寸法(W×D×H) ST-70V2 ST-120V3 ST-200V5 ST-300V5 ST-100V3 TURBO-Ⅱ |
320×535×270 320×645×270 320×790×280 320×790×280 350×550×285 |
| 重量 ST-70V2 ST-120V3 ST-200V5 ST-300V5 ST-100V3 TURBO-Ⅱ |
22kg 24kg 28kg 34kg 38kg |
大川三基 フィードストリッパー「KIND2-20W」モデルチェンジで21Wへ
| 適用電線最大外形 |
φ30mm、幅100mm |
| 剥離寸法 |
最大約90m（0.1mm単位） |
| 剥離方法 |
一括剥き、カス残し剥き、分割剥き、傷入れ剥離補助(ストリップなし) |
| 測長精度 |
±0.3％ |
| 寸外径法 |
W495×D610×H500（mm） |
| 重量 |
約120kg |
| 電源 |
三相200V 7A、900W |
MKエレクトロニクス デジタルケーブルストリッパー「MKS504」生産終了
| ストリップ長 |
2～100mm （オプションで100mm以上のロングセミスト可能） |
| 対象ケーブル径 |
φ2～24mm |
| 芯線径 | φ1～20 |
| セミストリップ |
5～100mm（5mm単位） |
| 加工時間 |
約5秒(ストリップ長50mm、刃1回転時) 約6秒(ストリップ長50mm、刃3回転時) |
| メモリーデータ |
99件 |
| 外形寸法 |
370W×583D×332H（mm） |
| 電源 |
AC100V 50/60Hz 5A |
| 重量 |
約40kg |
シュロニガー 同軸ケーブル加工機「CS5300」生産終了
| 最大ケーブル径 |
7mm |
| 切り込み径の設定単位 |
0.01mm |
| ストリップ長さ |
30mm |
| 加工ステップ数 |
9 |
| グリッパー圧調整 |
モーター制御による電子制御 |
| サイクルタイム |
4秒以内 |
| 加工能力 |
300～650/h |
| 加エプログラム |
加工プログラム1000/ワイヤーリスト100 |
| インターフェイス |
RS232、フットペダル、ロボットインターフェイス(オプション) |
| 寸法 |
W140×L494×H218（mm） |
| 重量 |
9.7kg |
| 電源 |
AC100/115V、AC230/240V |
エルメック NC電線ストリッパ「EST-01」生産終了
| 電線サイズ | 0.01〜2mm2(AWG #36〜#14) |
| ストリップ長 | 1.0〜４８.0mm |
| ハーフストリップ | ストリップ長以下、45mm以下指定長さ可能 （ただし電線による） |
| 機械寸法 | 185W×460D×330H(mm) |
| 重量 | 約15Kg |
| 起動方式 | フットスイッチ式 （オプション 光学式先端検出センサ） |
| 特殊機能 | 多段階ストリップ 先端カット機能 ストリップカス集塵装置標準内蔵 |
アンフェノール 電動ストリッパー「FE0401」生産終了
| ストリップ長 |
1.5～10mm |
| ワイヤーレンジ |
【より線】AWG30～140 【単線】直径0.25～2.50mm 【被覆外形】4.2mm |
| 寸法 |
W200×D380×H200（mm） |
| 重量 |
約6.5kg |
| 電源 |
AC110V/60Hz |
