端子圧着機

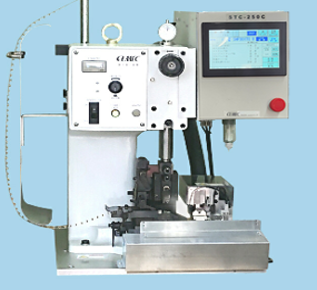

エルメック セミオートストクリ「STC-250」New!!
NEW インバータ式圧着機＋簡易クリンプハイト調整機構付き
| 圧着能力 |
約2.５ton |
| 約2.５ton |
30mm |
| 電線サイズ |
0.01～2sq（AWG#18～#36） |
| ストリップ長さ |
1.0～8.0mm |
| 先端カット長 |
0～5.0mm 先端カットは1.25sq程度まで |
| 先出し長さ（首下長さ） |
24.0mm AS40、ストリップ長2mm時 最短16ｍｍ AS42スライドカッター薄肉タイプ時 |
| 圧縮空気 |
0.5MPa（約6NL/回） ※ストリップ屑集塵装置 |
| 加工タクト |
1.5秒/本 |
| 機械寸法 |
W550×D600×H560(mm) |
| 電源 |
単相 AC100V(50/60Hz) |
| 重量 |
約120kg |
エルメック インバータ式圧着機 EIC-25DCH（仮称）
NEW開発中 インバータ式卓上型圧着機 デジタルクリンプハイト調整機構付き！！
| 圧着能力 | １９，６００Ｎ（２ton相当） |
| ストローク長さ | ３０ｍｍ |
| オープンハイト | ２５０ｍｍ |
| 電 源 | 単相 ＡＣ１００Ｖ±１０Ｖ ５０／６０Ｈｚ（単相220V仕様も可） |
| モータ | ３相 ＡＣ２００Ｖ ４００Ｗ |
| 機械寸法 | ３６０Ｗ ｘ ４００Ｄ ｘ ５００Ｈ （ｻｲﾄﾞｱﾌﾟﾘ用に端子ｶﾞｲﾄﾞ板含む） |
| 質 量 | 約８６ｋｇ |
| 標準付属品 | ﾘｰﾙｽﾀﾝﾄﾞｾｯﾄ、端子ガイド板、Ｔ形手動ハンドル、ﾌｰﾄｽｲｯﾁ、電源コード、JAM型アプリ用標準ﾜﾝﾀｯﾁﾍﾞｰｽ・ｱﾀﾞﾌﾟﾀ |

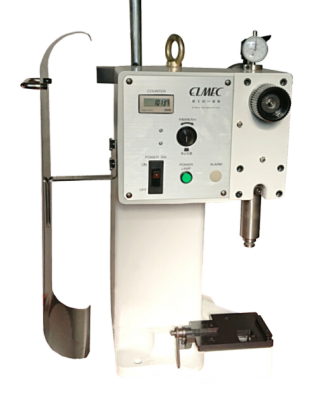

エルメック インバータ式圧着機 EIC-25
NEW インバータ式卓上型圧着機 簡易ハイト調整機構付き！！
| 圧着能力 | １９，６００Ｎ（２ton相当） |
| ストローク長さ | ３０ｍｍ |
| オープンハイト | ２５０ｍｍ |
| 電 源 | 単相 ＡＣ１００Ｖ±１０Ｖ ５０／６０Ｈｚ（単相220V仕様も可） |
| モータ | ３相 ＡＣ２００Ｖ ４００Ｗ |
| 機械寸法 | ３６０Ｗ ｘ ４００Ｄ ｘ ５００Ｈ （ｻｲﾄﾞｱﾌﾟﾘ用に端子ｶﾞｲﾄﾞ板含む） |
| 質 量 | 約８３ｋｇ |
| 標準付属品 | ﾘｰﾙｽﾀﾝﾄﾞｾｯﾄ、端子ガイド板、Ｔ形手動ハンドル、ﾌｰﾄｽｲｯﾁ、電源コード、JAM型アプリ用標準ﾜﾝﾀｯﾁﾍﾞｰｽ・ｱﾀﾞﾌﾟﾀ |

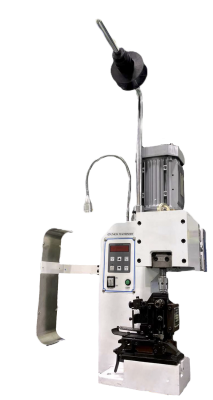

ユニオンマシナリ クリンピングマシン CM20-CP/CM40-CP
インバーター方式を採用する事により、
低騒音化及び待機時の省電力化を実現しました
| 電 源 | 単相AC220V（200V使用可）50Hz/60Hz CM20/40-CP共に |
| スト ローク | 30㎜ |
| 圧着能力 | 20KN(2ton) CM20 40KN(4ton) CM40 |
| 重 量 | 約77kg CM20 約96kg CM40 |
| 標準付属品 | RA12/AA13ワンタッチベース（JAM仕様） リールスタンド、手動ハンドル、標準工具、 フットスイッチ、電源コード、LED照明ライト |
| オプション |
電圧変換器（AC100V→AC220V） CM20-CPのみ |
日本オートマチックマシン 卓上型電動クリンパー「IGM-200E/400E」
NEW インバータ式の圧着機
| 圧着能力 |
200E 19,600N(2ton相当) 300E 39,200N（4ton相当） |
| ストローク長さ |
30mm（200・400） |
| シャットハイト |
135.8mm（200E） 140.8mm（400E） |
| 電源 |
単相 AC200V±20V 50/60Hz 8A (200E) 単相 AC200V±20V 50/60Hz 10A (400E) |
| 機械寸法 |
200E 280(W)×330(D)×700(H) 約(Approx)85kg 400E 310(W)×390(D)×900(H) 約(Approx)100kg |
| 安全器 |
上死点センサー、ハンドルセンサ、手動ハンドル ２度打ち防止機能 |
| 標準付属品 |
リールスタンド、フットスイッチ、 電源コード、ワンタッチベース、アダプタ |
| オプション | 紙巻取装置、圧力管理装置、他社アプリケーター用コンバーションＫＩＴ(ネジ止・コマ止めタイプ）、 １００Ｖ対応昇圧トランス（ＩＧＭ２００Ｅ専用）、圧力管理装置（CFM-Lite) |

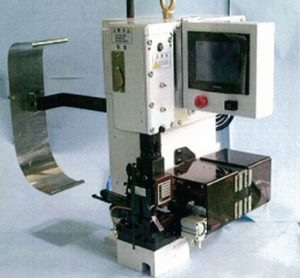

ユニオン デジタルストリップクリンパー「SCM-2000D」
| 圧着能力 | 約2.5ton |
| ストローク長 Stroke length | 35mm |
| 電源 Power | AC 200V-3Phase (50/60Hz) |
| モーター Motor | 1.5 kw |
| 重量 Weight | 150 kg |
| 外径寸法 | 437 (W)×498 (D)×591 (H)(mm) |
ユニオンマシナリ ストリップクリンパー「SCM−1500QPSH」
生産終了
| 圧着能力 |
約1.5t |
| 最大加工能力 |
2400本/h |
| ストローク長さ |
30mm |
| モーター |
200W |
| 外形寸法 |
370×490×365(mm) |
| 電源 |
単相100V 50/60Hz |
| 重量 |
約85kg |
ユニオンマシナリ 電動クリンパー「CM1500QP2」
生産終了
| 圧着能力 |
約1.5t |
| ストローク |
30mm |
| モーター |
200W×4P |
| 安全器 |
ハンドルセンサ、上死点センサー |
| 外形寸法 |
W370×D365×H490（mm） |
| 電源 |
AC100V 50/60Hz |
| 重量 |
72kg |
| 標準付属品 |
フットスイッチ、電源コード アプリケーター取付プレート 手回しハンドル、リールスタンド 使用工具一式 |
圧着機サービス マルチクリンパー「打てるんばい」販売終了
MC20002025.6.4時点在庫 2台 これがなくなり次第終了
MC1500については、既に在庫なし
| 圧着能力 |
2t（MC2000） 1.5t（MC1500） |
| プレス回数 |
約3600回/h |
| 端子送りピッチ |
0.1mm刻み |
| 適応端子 |
サイドフィード端子専用 |
| 操作方法 |
フットスイッチ |
| 電源 |
AC100V 50～60Hz |
| 外形寸法 |
W414×D428×H319（mm） |
| 重量 |
約35kg |
日本オートマチックマシン ストリップクリンパー「SCM150S」
生産終了 部品供給のみ可能
| 圧着能力 |
14,700N(1.5t) |
| 電線サイズ |
AWG#18～#36 |
| ストリップ長さ |
2.0～4.0mm |
| 電源 |
単相AC90～110V 50/60Hz 15A |
| 圧縮空気 |
0.6MPa（約6NL/1サイクル） |
| 機械寸法 |
W371×D355×H433（mm） |
| 重量 |
90kg |
| 標準付属品 |
リールスタンド、フートスイッチ、 電源コード、集屑装置、端子ガイド板 |
日本オートマチックマシン 卓上型電動クリンパー「LPC-220S」
| 圧着能力 |
19,600N(2t) |
| ストローク長さ |
30mm |
| オープンハイト |
240mm |
| 電源 |
単相AC90～110V 50/60Hz 8A |
| 機械寸法 |
W292×D404×H505(mm) |
| 安全器 |
上死点センサー、ハンドルセンサ |
| 標準付属品 |
リールスタンド、フットスイッチ、 電源コード、ワンタッチベース、アダプタ |

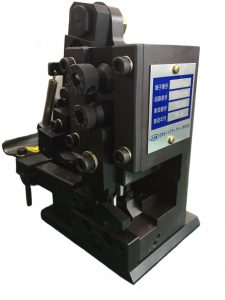

ユニオンマシナリ アプリケーター「RA型」
| 仕 様 | ユニオンマシナリの代表的なアプリケーター カム部品を交換する事でプレフィード／ポストフィードに対応 JAM互換アプリケーター |
| 圧着機 | JAM圧着機に搭載可能 その他汎用圧着機 |
| 標準的な納期 | 製作実績有り端子用 ４週間 |
日本オートマチックマシン アプリケーター「AS40」
| 仕 様 | 標準型サイドフィード手打ち用アプリ |
| バリエーション | 圧着位置までが短いAS42 薄肉スライドカッター仕様有り |
| 標準的な納期 | 製作実績有り端子 ４週間程度 |
ジャムテック アプリケーターAS40
廃業の為、取扱い不能ですが消耗品に関しては可能なものもございます
ご迷惑をお掛け致しますがよろしくお願いします
| 仕 様 | 銘版がオレンジ色の枠で出来ているJAMと同じ形のアプリケーターですがブレーキユニットの構造とガイド板の形式が違いJAMよりもメンテナンスが容易 |
| 種 類 | 手打ち用 AS40 自動機用AS41 エンド端子用 |
| 標準的な納期 | 製作実績有り端子 10日間程度 時には3〜4日と言う特急にも応えてもらえる場合がある |
| 特記事項 | 在庫している端子と刃型の数が大変多く試行用端子の支給は不要の場合が多い |
連続端子自動送り装置 RTL-02
| 使用用途 | 端子を自動的にたるんだ位置で供給してくれる 取付けは端子リールバーで端子を宙づりにして使う 事ができる機械であれば全てに適応可能です |
| 電源 | AC100V |
| 起動方式 | 端子ガイド板付近に取り付けられた２本の円柱状のバーの 上部に端子が触れた時点で起動 下部に触れた時点で停止 （回転方向はコントローラーにて正転逆転可能） |
| 端子送り機構 | リールバーに取り付けられたギヤが端子リールを回す事で 端子送りをします |
