全自動測長切断機
株式会社ダイショウは、製品製造のニーズに合わせたあらゆる電線・ケーブル・ワイヤーハーネス加工機を取り扱っています。こちらのページでは、ケーブルの「測長」と「切断」を同時に行う全自動測長切断機をメーカー別にご紹介します。
大川三基 高精度ケーブル切断機 「SA–384S」
SA-384Sでは測長にエンコーダーを搭載しており高精度な測長が可能です
太さ35ｍｍ以下の電線を最長3000ｍまで測長して切断が出来ます
電力線の切断や通信ケーブルの切断に向いています
| 電源 | AC100V 10A （又は三相200Vへの変更可能） |
| 機械寸法 | W660×H709×D590mm 重量110㎏ |
| 切断長 | 0~3,000,000mm(3,000M) |
| 最大切断能力 | 最大外径Φ35ｍｍ：最大幅45mm IV線 150sq WL線 250sq |
| 運転モード | ・通常の測長切断 ・連続運転（長さ違いを設定本数づつ切断する） ・出口運転（巻取に連動させる時など一定の長さで 停止させる） ・ポイントスタート （設定したポイントで 50ポイントまで停止させる機能） |
| メモリ | 通常運転100種・連続運転20種・口出し運転100種・ポイントスタート運転20種 |
| 外部入出力 | 入力 非常停止2点・再スタート 出力 非常停止2点・再スタート・口出し運転・ローラー回転中・自動運転中 |
| 測長方式 | ４ローラー送り エンコーダーローラー測長 |
| データ送受信 | 専属ソフトによるデータ送受信用Enthernetポート・RS232Cポート |
大川三基 ベルト式ケーブル測長切断機 「SA-383S」
ビニールチューブやホースなど軟質材の長尺製品加工用として
開発されました
| 電源 | AC100V 10A (三相200Vへの変更可能) |
| 機械寸法 | W480×H630×D539ｍｍ 重量90㎏ |
| 最大切断能力 | 最大外径Φ30ｍｍ 最大幅40mm 厚さ30mm IV38sq WL100sq |
| 運転モード | ・通常の測長切断 ・連続運転（長さ違いを設定本数づつ切断する） ・出口運転（巻取に連動させる時など一定の長さで 停止させる） ・ポイントスタート （設定したポイントで 50ポイントまで停止させる機能） |
| メモリ機能 | ・通常運転100種 ・連続運転20種 ・口出し運転100種 ・ポイントスタート運転20種 |
大川三基 測長切断皮剥き装置「SA-367B」
生まれ変わったワイヤースキンマシン
パワーと精度を研ぎ澄まし新たに登場
バラツキの無い計尺を実現！！
| 電源 |
三相200V 20A |
| 機械寸法 |
1,425mmxl1,420mmx650mm (幅x高さx奥行) |
| 重量 |
約350kg |
| 切断長 |
110mm～3,000m |
| 剥き長さ |
【前剥き】0～9,999.9mm ストローク 110mm 【後剥き】0～120mm ストローク 215mm |
| 送り速度 |
0.01～2.00m/s |
| 適用電線 | 最大外径:φ20mm 最大幅:35mm |
| 最大切断負荷能力 | 一般ビニール線:VCT3.5sqx4芯 IV系:60sq (切断のみ100sq) CV系:38sq WL系:100sq |
| 測長精度 |
【高精度モード】±0.1％ 【高速モード】±0.2％ |
| 作業能力 | 切断長:2,000mm -> 300本/時 切断長:5,000mm -> 265本/時 切断長:10,000mm -> 225本/時 |
大川三基 全制型測長切断機「SA-371」
多彩な機器との連携で、高精度な切断を実現する全制御マシン
| 電源 | 三相200V 20A |
| 寸法 | 幅1080×奥780×高1340（mm） |
| 重量 | 420kg |
| 適用電線外径 | 外径φ50mm以内 |
| 切断最大負荷能力 | CV、IV250sq CVT100sq |
| 切断長 | 1mm～3,000,000mm（3,000m） |
| 測長精度 | ±0.1％ |
| 送り速度 | 0.1～1.0m/sec |
| 加減速時間 | 0.0～9.9m/sec |
大川三基 極太電線用測長切断機「SA-371B」「SA-371BF」
多彩な機器との連携で、高精度な切断を実現する全制御マシン
| 電源 | 三相200V 30A |
| 外径寸法 | 【SA-37B】幅1830×奥920×高1450（mm） 【SA-371BF】幅1830×奥970×高1450（mm） |
| 重量 | 1100kg |
| 適用電線外径 | 【SA-371B】外径φ70mm以内 【SA-371BF】30mm×120mm以内 |
| 切断最大負荷能力 | 【SA-371B】CVT250sq 【SA-371BF】750sq相当 |
| 切断長 | 1～3,000,000mm（3,000m） |
| 測長制度 | ±0.05% |
| 送り速度 | 0.1m～1.0m/sec |
| 加減速時間 | 0.0秒～9.9秒 |
小寺電子 測長切断皮剥き装置「キャスティングシリーズC370G」
中小企業等経営強化税制の対象機種です
| 寸法 |
W430×D450×H270（mm） |
| 重量 |
26kg |
| 電源 |
AC100V〜240V |
| 消費電力 | 待機時：25Wh 動作時：125Wh |
| 測長範囲 |
0.1mm～99.999m（約100m） |
| 剥き長さ |
先端/0.1～30mm 後端/0.1～30mm |
| カッティング公差 | ±(0.1+0.0005×L)mm以内 L＝切断長 (但し線材による) |
| 加工可能線材 |
種類 AVSS、VSF、IV、KV、UL、テフロン™線、ガラス線、チューブ等 サイズ AWG#10(5.5sq)〜AWG#32(0.03sq) 最大外径サイズ φ6mm |
| 刃の材質 |
超微粒子合金 |

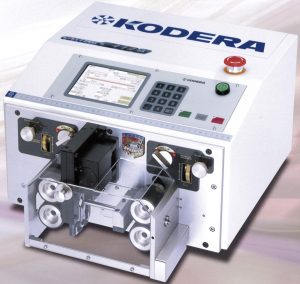

小寺電子 測長切断皮剥き装置 「キャスティングC373G」
中小企業等経営強化税制の対象機種です
| 寸法 |
W450×D530×H290（mm） |
| 重量 |
33kg |
| 電源 |
AC100V～240V 50/60Hz ワールドワイド対応 |
| 消費電力 | 待機時 26Wh 動作時最大 102Wh |
| カッティング長さ |
0.1mm～99.999m |
| ストリップ長さ |
先端 0.1～47.9mm 後端 0.1～47.9mm |
| カッティング公差 | ±(0.1+0.0005×L)mm L=切断長 (但し線材による) |
| 加工可能線材 | 種類 MLFC、AVSS、VSF、IV、KIV、KV、UL、テフロン™線、ガラス線、 チューブ、フラットケーブル等 サイズ AWG2(30sq)〜AWG28(0.08sq) |

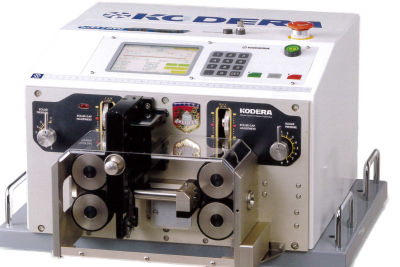

小寺電子 測長切断皮剥き装置「キャスティングシリーズC376G」
| 寸法 |
幅540mm×奥行545mm×高さ335mm |
| 重量 |
52kg |
| 電源 |
AC100V・110V・220V・240V（単相） 50Hz/60Hz |
| カッティング長さ |
0.1mm～99.999m（約100m） |
| ストリップ長 |
先端/0.1～52.9mm 後端/0.1～52.9mm |
| カッティング公差 | ±(0.1+0.0005×L)mm L＝切断長 (但し線材による) |
| 加工可能線材 |
種類 MLFC、AVSS、VSF、IV、KV、UL、テフロン™線、ガラス線、チューブ等 サイズ AWG1(50sq)〜AWG18(0.75sq) 最大外径 ⌀17mm |
シュロニガー 「Cut & Strip Family E400」
中程度の断面積の場合に強力で信頼性があります
Cut & Strip Family E400は、高い性能と優れたプロセス安全性を提供 します。10インチのタッチスクリーンには、機能が分かりやすく配置されて いるので、操作性を大幅に改善します。S.Driveソフトウェアの直感的に設 計され たユーザインターフェース は 、注 文プ ログラムや 商 品プ ログラムの 作成に役立ち、パフォーマンスを向上させます
| ケーブルサイズ |
ケーブルサイズ0.8 mm～12.5 mm 導体断面積 - より線 0.14 mm ～16 mm (26～6 AWG) 導体断面積 - シングル導体 0.05 mm ～4 mm (36～12 AWG) |
| ケーブル長 |
23mm～1,000m |
| 剥き長さ |
左端末 0.1ｍｍ～60ｍｍ 右端末 0.1ｍｍ～195ｍｍ |
| インターフェース | USB-A、USB-C、SMI(D-Sub15ピン)、イーサネット、ESC(非常停止回路) |
| 電源 |
AC100-240V、50/60Hz |
| サイズ |
580 x 519 x 329 mm 自立型モニタなし |
| 重量 |
42kg |
シュロニガー 「Cut & Strip Family E300」
シンプルな用途向けに強力かつ迅速
| ケーブルサイズ | 0.3 mm～8.0 mm 導体断面積 - より線 0.05㎟～10㎟ (36～8 AWG) 導体断面積 - シングル導体 0.05㎟～1.5㎟ (36～16 AWG) |
| ケーブル長 | 最小 48 mm、最大 1,000,000mm ショートピースキット付きの材料長さ 最小 18 mm |
| 剥き長さ | 左端末 0.1ｍｍ～46ｍｍ 右端末 0.1ｍｍ～152ｍｍ |
| インターフェース | USB-A、USB-C、SMI(D-Sub15ピン)、イーサネット、ESC(非常停止回路) |
| 電源 | AC100-240V、50/60Hz |
| サイズ | 436 x 510 x 298 mm |
| 重量 | 34kg |
シュロニガー 測長切断被覆剥き装置「マルチストリップシリーズ」
| ケーブルサイズ |
最大ケーブル外径 12.5mm 最大ケーブルサイズ 20㎟（4AWG） |
| ケーブル長 |
【標準モード】62.5mm～1,000,000mm 【ショートモードキット使用時】29.0ｍｍ～1,000,000 【ショートモードプロセス時】0.1ｍｍ～62.4mm |
| 剥き長さ |
左端末 95ｍｍ 右端末 195ｍｍ |
| ブレード | S １×16mm M 2×16mm 3×10.5mm |
| インターフェース | 標準 USB×2、イーサネット、プリフィーダー、ホットスタンプ、 ポストフィードインターフェース×2 オプション 最大2つのラベリングシステム、異なる周辺機器、緊急停止回路のための5つの追加SMI |
| 電源 |
AC100-240V、50/60Hz |
| サイズ |
W698×L734×H333（mm） |
| 重量 |
S・M・MR 80〜89kg |
シュロニガー 電線ケーブル測長切断機「ジャンボカッター4285/4385/4485」
| 最大ケーブル径 |
【JC4285】20mm 【JC4385】30mm 【JC4485】40mm |
| ケーブル幅 |
【JC4285/JC4385】85mm 【JC4485】φ40mmまでのラウンドケーブル |
| 切断力 |
2700N |
| 設定生産本数 |
1～99,999本 |
| 設定ケーブル長 |
1mm～999.999m（約1km） |
| 長さ設定単位 |
0.2mm |
| 搬送速度 |
60m/m |
| サイズ |
W523×L770×H625（mm） |
| 重量 |
約80kg |
BOZWANG 測長切断皮剥き装置 「BZW-50H」
インターネプコン2025で初登場した
話題の機械メーカー製
| 対象電線外径 | Φ４－１６㎜ (4-50㎟） |
| 剥き長さ |
左端最大100㎜-右端最大200㎜ |
| 切り込み径 全長・ストリップ長さ設定単位 |
芯線外径（直径）0.01mm単位 0.1mm（全長、ストリップ長） |
| 加工サイクル | 800-1000本/h |
| 刃型タイプ | 標準：Vブレード ※丸刃等の製作対応可能 |
| 付属ガイド | φ8,10,12,14,16 |
| 電源 | AC110V or AC220V 50/60Hz |
| 圧縮エアー | 0.2-0.6 Mpa |
| 外形寸法 | 800x650x430㎜ |
| 重量 | 約100㎏ |

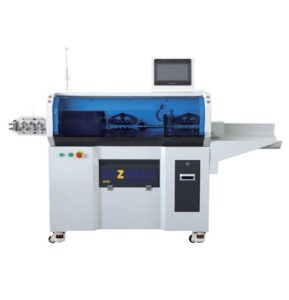

BOZWANG 測長切断皮剥き装置 「BZW-50X」
インターネプコン2025で初登場した
話題の機械メーカー製
| 対象電線外径 | 最大外径φ18㎜ (最大50㎟） |
| 剥き長さ（引っ張り長さ） |
左端最大100㎜-右端最大200㎜ |
| 切り込み径 全長・ストリップ長さ設定単位 |
芯線外径（直径）入力 0.01mm単位 0.01mm（全長、ストリップ長） |
| ステップ数 | 最大６ステップ 切断刃とストリップ刃の2種類の刃のセット・使い分けが可能 |
| 加工サイクル | 450-650本/h |
| 刃型タイプ | 標準：Vブレード ※丸刃等の製作対応可能 |
| 電源 | AC110V or AC220V 50/60Hz |
| 圧縮エアー | 0.4-0.6 Mpa |
| 外形寸法 | 1120x720x1450㎜ |
| 重量 | 約360㎏ |

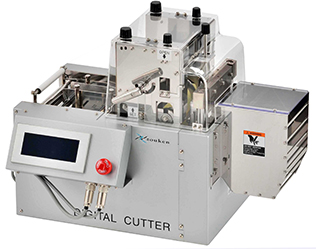

造研 測長切断装置「デジタルカッターZKCシリーズ」
幅広いニーズに対応した万能な高精度、定寸送り切断機。
多種多様なワークの切断が可能です。
| 送り速度 | 10～800mm/sec |
| 切断長さ | 0.1～99,999.9mm |
| 測長精度 |
±0.2mm |
| 最大外径 |
幅100mm |
| 最大高さ | 20mm |
| 切断能力 | 1.28KN |
| 電源 |
AC100～240V、2A |
| 寸法 | 516W×363D×406H（mm） |
| 重量 | 25kg |
コルゲートチューブ専用測長切断機
自動車ハーネスなどで多用されております、コルゲートチューブ（スリット入り含む）を高速に測長切断します。 中国メーカー製となりますがコルゲートチューブに適した性能を保有します。 切断刃は市販のカッター中型を使用しておりいつでも切れ味の良い切断面を保つことができます。また各チューブサイズに合わせてガイドパイプを交換して使用するのでベルト内での蛇行、切断面の斜め切れ等についても高精度に保つことができます。搬送及び駆動に使うのは山型のブロックがついている特殊なベルトとなりますがコルゲートチューブを潰しすぎず力強く送り出すことができる様に工夫されています
ただし、難点を言えば安全カバーのインターロック機能がない事やパネル表示に中国語が使われていたりしますのでハードルがない訳ではありませんが
コストパフォーマンス的には十二分だと感じます
コルゲートチューブ切断をお考えでありましたら是非検討をしていただきたい
1台です
| 切断可能材料 | コルゲートチューブ（スリット入りも含む） 潰れにくいビニールホース、ポリエチレンチューブ及び 切断面を重視する外径5ｍｍ程度までの同軸ケーブルなど |
| 加工可能範囲 | 外径1ｍｍ（ガイドパイプ内径8ｍｍで最小）から外径35ｍｍまでの軟質材料 |
| 電源 | AC100V |
| 機械操作パネル表示 | 中国語（取扱説明書は日本語に訳して出します） |
| 機械重量 | 約80ｋｇ |
| 機械寸法 | |
| 切断刃 | 市販カッター用替刃 中型 |
| 測長及び搬送方式 | 特殊山形ベルト ステッピングモーター制御にて測定 |
