ケーブル巻取・排出装置
株式会社ダイショウは、製品製造のニーズに合わせたあらゆる電線・ケーブル・ワイヤーハーネス加工機を取り扱っています。こちらのページでは、さまざまな方法でケーブルを巻く「ケーブルの巻取機」をメーカー別にご紹介します。
測長機能付き電動巻き取り機『KRE-CS/900』
| 電源 | 単相 100V 15A又は三相200V 10A |
| 回転モータ | ギヤードモータ0.75kw-1/30 |
| 寸法 | W1300×D1025×G1350(mm) |
| 計尺機能 | 有 0~99,999cm(約1,000M) |
| 重量 | 約130kg |
| 回転数 | 0~100rpm |
| 最大巻取外径 | φ900mm |
| 巻取内径(胴径) | φ200mm以降50刻みで外径まで |
| 最大巻取幅 | 100・150・200・250（mm） |
| 許容巻取重量 | 200kg以下 |
| 巻取り回転方向 | 左右回転切替可能 |
| トルク制御 | 有 巻取回転力を調整することで巻込み防止 |
| ブレーキ機構 | 無 |
| 回転速度 | 3〜120rpm |
| 速度調整 | インバーター周波数調整ボリューム式 |
| 起動 | フットスイッチ |
| 巻取りパラソル | 着脱式、交換可能 |

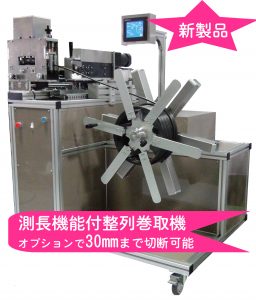

測長機能付整列巻取機 SA52シリーズ
電線の切り分け作業を 簡単にする
巻き替え機SA52シリーズ
| 【SA-522】 | 電源：3相200V 20A 寸法：W1400×D1200×H1600(mm) 重量：約320kg 適用電線外径：φ2~50mm ギヤードモータ：0.75kw-1/40減速 巻取軸回転数：1~75rpm 計尺機能：無し トラバーサー移動量：400mm トラバーサーピッチ設定：0.1mm単位 計尺設定長さ：定め無し 巻取パラソル･ドラム：最大φ900×400 巻取最大重量：200kg 巻取軸径：φ35mm メモリ機能：100件 切断機能：カッターユニット取付可、最大外径φ35 |
| 【SA-524】 | 電源：3相200V 20A 寸法：W1400×D1200×H1600(mm) 重量：約330kg 適用電線外径：φ2~35mm ギヤードモータ：0.75kw-1/40減速 巻取軸回転数：1~75rpm 計尺機能：有 φ63.66mmローラー式エンコーダー計尺 トラバーサー移動量：300mm トラバーサーピッチ設定：0.1mm単位 計尺設定長さ：1～3,000,000mm（3,000m） 巻取パラソル･ドラム：最大φ900×300 巻取最大重量：200kg 巻取軸径：φ35mm メモリ機能：100件 切断機能：カッターユニット取付可、最大外径φ35 |
| 【SA-526】 | 電源：3相200V 20A 寸法：W1520×D1510×H1600(mm) 重量：約350kg 適用電線外径：φ2~35mm ギヤードモータ：0.75kw-1/40減速 巻取軸回転数：1~75rpm 計尺機能：有 φ63.66mmローラー式エンコーダー計尺 トラバーサー移動量：610mm トラバーサーピッチ設定：0.1mm単位 計尺設定長さ：1～3,000,000mm（3,000m） 巻取パラソル･ドラム：最大φ650～1150×600 巻取最大重量：200kg 巻取軸径：φ35mm メモリ機能：100件 切断機能：カッターユニット取付可、最大外径φ35 |
| 【SA-523】 | 電源：3相200V 30A 寸法：W1675×D1810×H1650(mm) 重量：約400kg 適用電線外径：φ2~45mm ギヤードモータ：2.2kw-1/40減速 巻取軸回転数：1~75rpm 計尺機能：有 φ95.5mmローラー式エンコーダー計尺 トラバーサー移動量：770mm トラバーサーピッチ設定：0.1mm単位 計尺設定長さ：1～3,000,000mm（3,000m） 巻取パラソル･ドラム：最大φ1250×750 巻取最大重量400kg 巻取軸径：φ45mm メモリ機能：100件 切断機能：カッターユニット取付可、最大外径φ35 |
| 【SA-357】 | 電源：3相200V 30A 寸法：W1920×D1520×H1700(mm) 重量：約450kg 適用電線外径：φ2~45mm 最大幅120mm ギヤードモータ：2.2kw-1/40減速 巻取軸回転数：1~75rpm 計尺機能：無 トラバーサー移動量：630mm トラバーサーピッチ設定：0.1mm単位 計尺設定長さ：定め無し 巻取パラソル･ドラム：最大φ1600×600 巻取最大重量400kg 巻取軸径：φ45mm メモリ機能：100件 切断機能：カッターユニット取付可、最大外径φ35 |
森電工 電動式ケーブル巻取機「MS7000」
| 適応電線サイズ |
～φ15mm |
| 巻取内径 |
φ200～φ280mm （オプションφ100mm） |
| 巻取幅 |
10～90mm |
| 機械寸法 |
W263×D405×H260（mm） |
| 電源 |
AC100V 50/60Hz |
| 重量 |
約10kg |
| 起動 | フットスイッチ |
| パラソル開閉 | 電動式（2段階切替式）、トグルスイッチ |
大川三基 電動式ケーブル巻取機「KRE＋パラソルPR」
電動ケーブル巻取機でパラソルの大きさに応じて筐体の大きさが変わります。
パラソルは別売です。
| 電源 |
KRE-600：単相100V 10A KRE-1000：単相100V 15A / 三相200V-10A |
| 回転モータ | KRE-600：ギヤードモータ0.4kw-1/10 KRE-1000：ギヤードモータ0.75kw-1/30 |
| 外形寸法 |
KRE-600：W600×D600×H1030(mm) KRE-1000：W1000×D1000×H970(mm) |
| 計尺機能 | 無 |
| 重量 |
KRE-600：約50kg KRE-1000：約110kg |
| 回転数 | KRE-600：0~300rpm KRE-1000：0～100rpm |
| 最大巻取外径 | KRE-600：φ800mm KRE-1000：φ1000mm |
| 巻取内径(胴径) | φ200mm以降50刻みで外径まで |
| 標最大巻取幅 | KRE-600：100・150（mm） KRE-1000：100・150・200・250・（mm） |
| 許容巻取重量 | KRE-600：50kg以下 KRE-1000：200kg以下 |
| 回転切替 |
有 |
| トルク制御 |
有（巻取回転力を調整することで巻込み防止） |
| ブレーキ機構 | KRE-600：無 KRE-1000：有 |
| 適用パラソル | PR型より選択 |
MM450N 束状電線ボビン巻替え機
束状電線をP30規格のプラスチックボビンに巻き替えを行う機械です
巻取りしている間は他の仕事が出来ます
| 巻取ボビン | P３０樹脂ボビンまでの径であれば標準対応 それ以外は別途見積 |
| 適応束線外径 | 標準ではφ４5０mmまでの束線に対応 |
| 外径寸法 | 本体 W420mm D450mm H600mm （ステー300mm 束線用テーブル400mm) |
| 重量 | 本体＋ターンテーブル400mm＋ステー トータル 20kg |
| トラバース＋巻き取り | トラバース インバータースピードコントロールモーター 巻き取り DCスピードコントロールモーター |
大川三基 連動型ケーブル巻取機「ERS＋パラソルPR」
手間がかかる電線の巻取りを簡単に解決！開閉式巻取パラソルでスムーズな作業を実現します。
手間いらずの自動巻取りが出来る装置です。
SAシリーズの測長切断機連動型整列巻き取り機 ERS
パラソルは別売りです。
| 電源 |
単相100V 15A |
| モータ |
ERS-600PS：サーボモータ0.2kw-1/20 ERS-900PS：サーボモータ0.2kw-1/45 |
| 機械本体寸法（幅×奥行×高さ） |
ERS-600PS：960×1020×1355（mm） ERS-900PS：1300×1250×1355（mm） |
| 計尺機能 | 無 |
| 重量 |
ERS-600PS：約130kg ERS-900PS：約160kg |
| 回転数 | ERS-600PS：0～150rpm ERS-900PS：0～66rpm |
| 最大巻取パラソル |
ERS-600PS：ツバ径600以下・胴径200以降50刻み・幅250以下 ERS-900PS：ツバ径900以下・胴径200以降50刻み・幅350以下 |
| 許容巻取重量 | ERS-600PS：30kg以下 ERS-900PS：50kg以下 |
| 連動制御 | トルク制御によるスリップ方式 |
| トラバーサ移動量 |
ERS-600PS：0～250mm ERS-900PS：0～350mm |
| トラバーサピッチ | 巻取軸1回転当りの移動量1mm単位で設定可 |
| 連動運転 | SA-367/370/371/383/384各シリーズと連動制御 |
| 適用パラソル |
PR型より選択 |
測長機能付きケーブル巻取装置 MMS1600N
ボビンや束上に巻かれた線材等を測長しながら巻取りを行います
ボビン繰出し・束線繰出し・ベルト式測長・簡易整列（トラバーサー）束巻取り・ボビン巻取り各ユニットを選択して組み合わせることが出来ます
必要な機能のみでお使いいただけるシステムとなります
| ・ベルト式エンコーダー内蔵測長機 | ベルト式エンコーダー測長デジタル表示 測定単位Cm |
| ・ドラム繰り出し装置 | 外形1000mm幅550mm（650に変更予定） |
| ・トラバースユニット | 巻き取りスピード同期連動式 電線外径 最大20mm時 最小径6mm 電線外径 最小1mm 時 最大5mm 整列は5の倍数まで可変します |
| 束状ケーブル巻き取りユニット | お客様指定の巻き取り内径、外形、幅調整可能 （標準内径は180mm〜230mm） |
| 束線繰り出しユニット（ハンドブレーキ付き） | 外形800mm/600mm/450mmの円盤がワークを置くスペースで ４本の柱を内径に合わせて内側から突っ張る様にセットして外側から繰出します |
| ・ボビン巻取りユニット | お客様指定の巻き取り内径、外形のボビンを取付け出来ます |

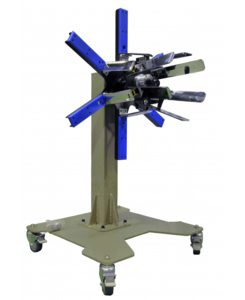

大川三基 手動式ケーブル巻取機パラソルPR＋スタンド=PRS
| 外形寸法 |
本体W660×D600×H870（mm） 高さはパラソルにより可変 |
| 重量 |
約40kg |
| 適用パラソル |
PR型より選択 ツバ径φ450～800mm各サイズを用意 オーダー対応可能 |
| 標準巻取幅 |
100～150mm （200mm) オーダー対応可能 |
森電工 連動型コンベア式ワイヤーストッカー「MDC1500」
| 全長 |
1500mm |
| パスライン |
700～900mm |
| ベルト巾 |
20mm |
| 電源 |
AC100V |
| 信号出力入力 | 小寺電子製のキャスティングには予めキャッチャータイマーがインプットされているのでその信号を使う事が出来ます |
大川三基 連動式ドラム巻取装置「OP-103」 生産終了品
| 電源 |
三相200V 10A |
| 機械寸法 |
W200×D1200×H1640（mm） |
| 適用ドラム |
ツバ径φ900～1900mm |
| 入出力信号 |
外部非常停止入出力信号各1接点 |
