電線・チューブ供給装置

大川三基　ボビン巻き電線繰出機「OP-107C」

ボビンから電線を引出し、切断機などに送り込む供給装置です。

段差ローラーを使用したタルミ制御によって、引き出された速度に同期して電線を繰り出します。

電源 単相100V　7A
（200V仕様製作可）
機械寸法 幅700×奥行500×高さ1000（mm）
重量 90kg
適用ドラム外径 最大φ400mm
最大ドラム幅 200mm
(任意のサイズでの製作可)
最大ドラム重量 30kg
適用ドラム穴径 φ25～φ58mm
最大電線外径 φ7
昇降方式 固定（昇降不可）
供給駆動方式 ケレ方式によるボビン又はドラム軸回転
制御方式 段差ローラーによるタルミ同期制御
勝手方向 右勝手（左勝手の製作可）

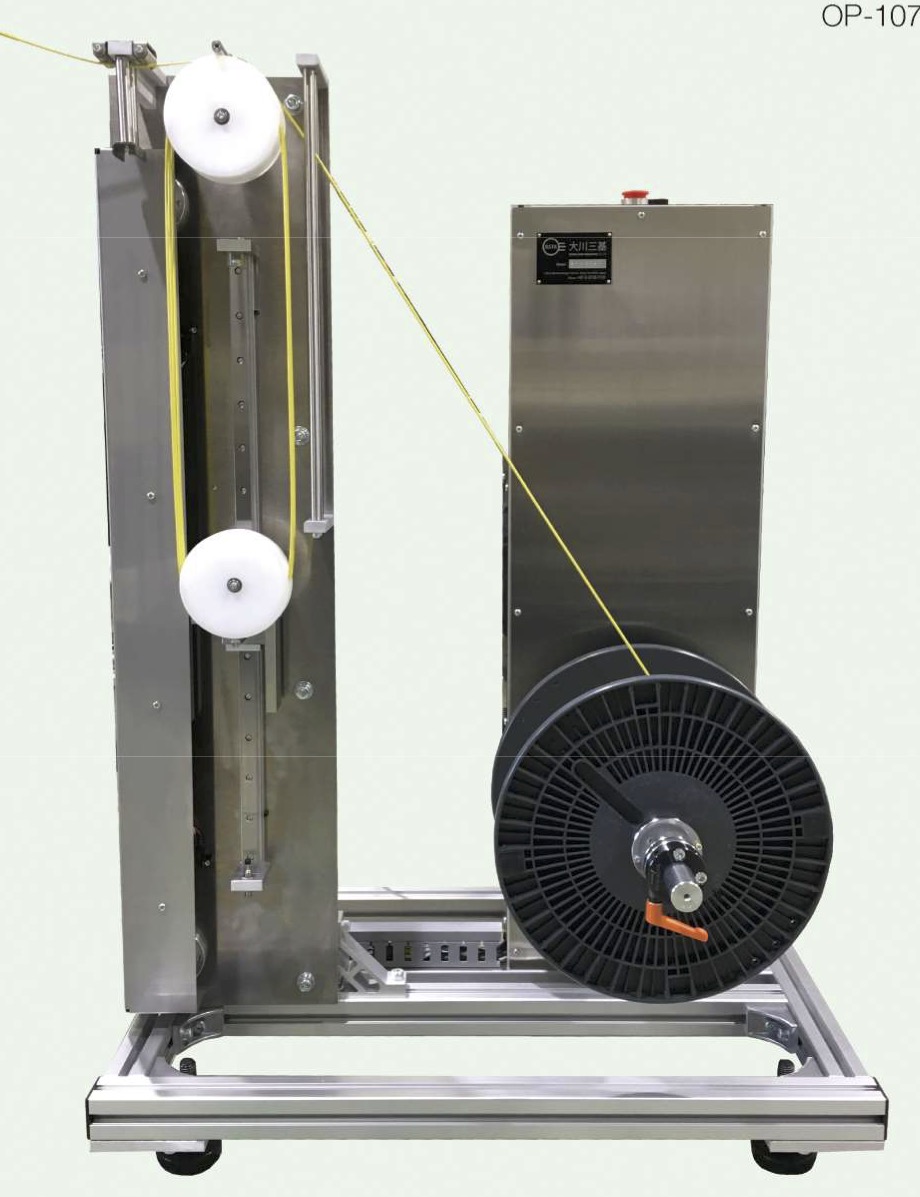

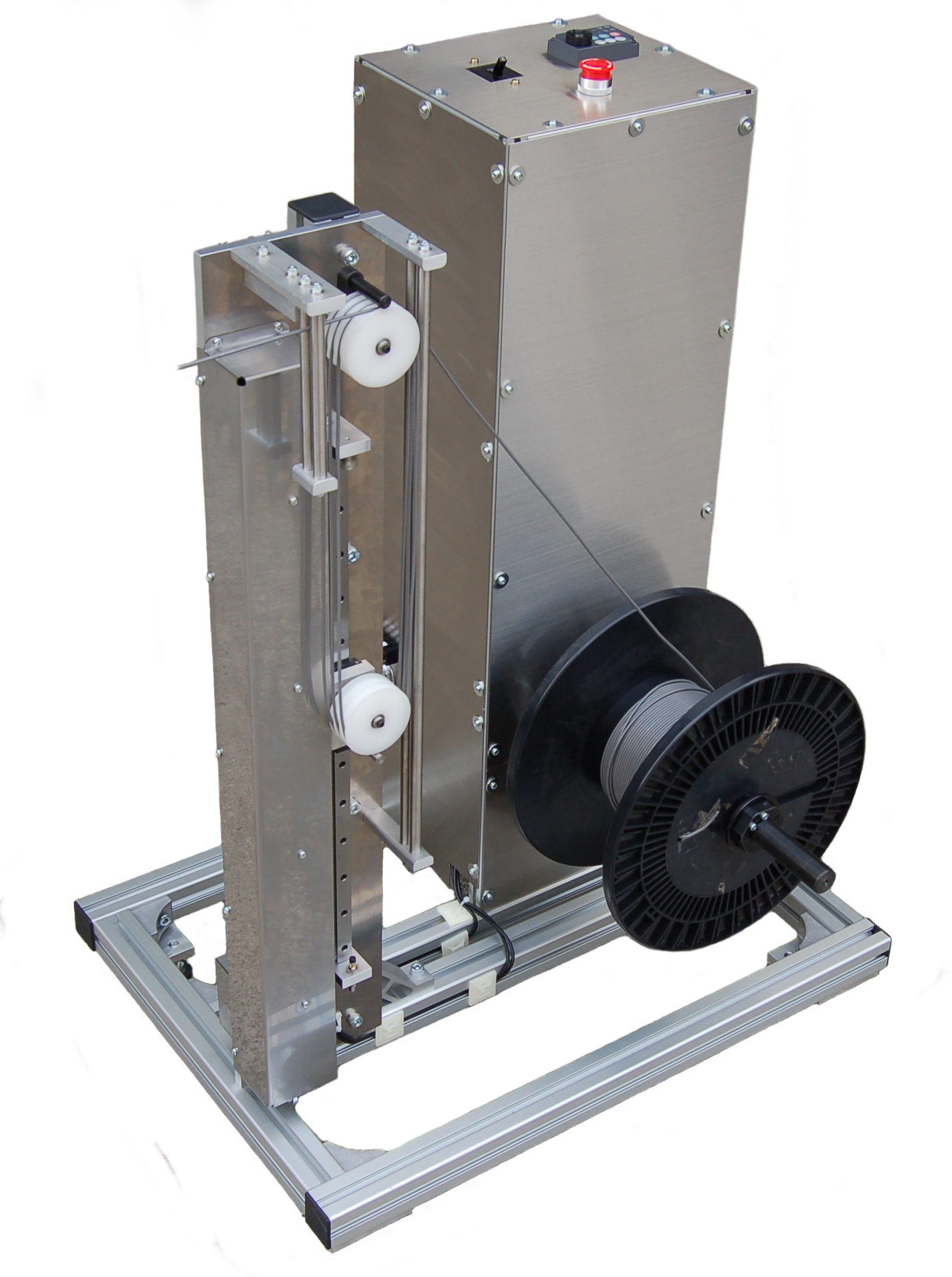

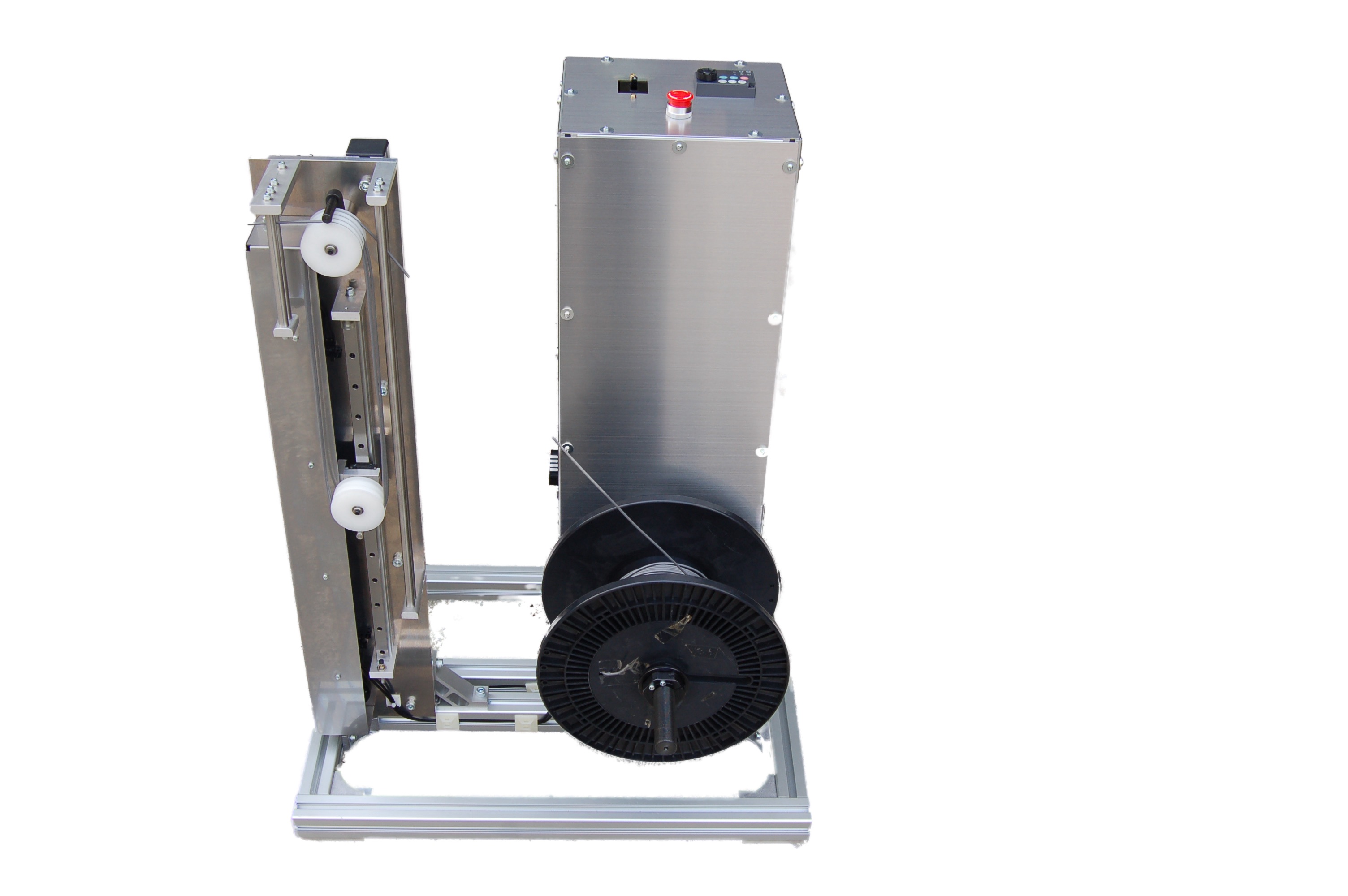

大川三基　ボビン巻き電線繰出機「OP-107C」 ギャラリー
